تحويل محرك يعمل بنظام ثلاثي الأطوار إلى محرك يعمل بنظام أحادي الأطوار

تحويل محرك يعمل بنظام  ثلاثي الأطوار إلى محرك يعمل ب أحادي الأطوار

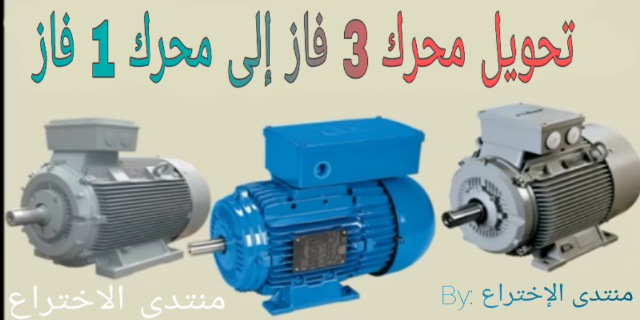

تحويل محرك يعمل ب3 فاز إلى 1 فاز

تحويل محرك يعمل بنظام  ثلاثي الأطوار إلى محرك يعمل ب أحادي الأطوار

 في هذه التدوينة  سوف نتعرف على طريقة تحويل محرك   يعمل بنظام ثلاثي الأطوار Thriphasé  إلى نظام أحادي الأطوار  Monophasé

ملاحظة:

وقبل الشروع في الطريقة أود أن أوضح أن الكفاءة ستقل بنسبة تصل إلى 30%وأن هذه الطريقة تصلح لمحركات بقدرة أقل من KW 5  و يجب علينا أولا معرفة طريقة رابط ستار و دلتا
.w1  و v1 ولدينا في ستار يربط المكثف مع القطبين
ولا يهم عكس الأقطاب. U و W1 والتغذية مع
و في دلتا نفس طريقة الربط كما في المخطط
طريقة رابط المكثف مع محرك ثلاثي الأطوار

حساب سعة المكتف

 ونمر الأن إلى طريقة حساب سعة المكتف و المبيان التالي يوضح الطريقة
تحويل محرك يعمل بنظام  ثلاثي الأطوار إلى محرك يعمل ب أحادي الأطوار

مثال

ولنفهم أكثر نأخد مثال لدينا
Vجهد التشغيل 220
KWقدرة المحرك 1
بعدها نقوم بالإسقاط.  كما في الشكل التالي ونحصل على الناتجة التالية:uf 70
وينصح أيضا وضع مكثف للتنعيم وسعته تساوي  قيمة مكثف التشغيل ضرب في 2 ويركب توازي مع مكثف التشغيل
إذا نحصل على القيمة  140UF
تحويل محرك يعمل بنظام  ثلاثي الأطوار إلى محرك يعمل ب أحادي الأطوار

تغير إتجاه دوران المحرك :

 ولتغير إتجاه دوران المحرك يكفي فقط تغير خط البارد أو المحايد إلى القطب w1 و نفس الشيء لطريقة الرابط مع دلتا
تحويل محرك يعمل بنظام  ثلاثي الأطوار إلى محرك يعمل ب أحادي الأطوار

وللفهم أكثر يمكنك مشاهدة هذا الفيديو
